Fotonix bekerja sama dengan Bochu Shanghai untuk membawakan system pengelasan MIG berbasis robotik yang cerdas. System yang dinamakan FSWeld ini menggunakan pemidaian 3D, peranti lunak dan berbagai sensor canggih untuk memungkinkan pengelasan MIG/GMAW yang otomatis, tanpa pemrograman bahasa robotik. teknologi digital twin memungkinkan pengendalian proses sepenuhnya secara visual melalui komputer.
Masalah yang selama ini menghambat otomasi las
Dalam produksi nyata, selalu ada toleransi antara gambar teknik, part yang diproduksi, dan variasi dari satu part ke part berikutnya. Itu bukan kelalaian. Itu realita manufaktur. Pada sistem robotik konvensional, variasi ini adalah masalah serius: jalur yang sudah diprogram tidak berubah, sementara benda kerja nyata selalu sedikit berbeda. Reprogram setiap kali variasi terjadi bukan solusi: terlalu lambat, terlalu mahal, dan tidak realistis untuk produksi. FSWeld menyelesaikan ini dengan pendekatan berlapis: pindai, tentukan posisi, eksekusi, pantau. Setiap tahap saling mengunci untuk memastikan hasil yang konsisten meski kondisi benda kerja berubah-ubah.

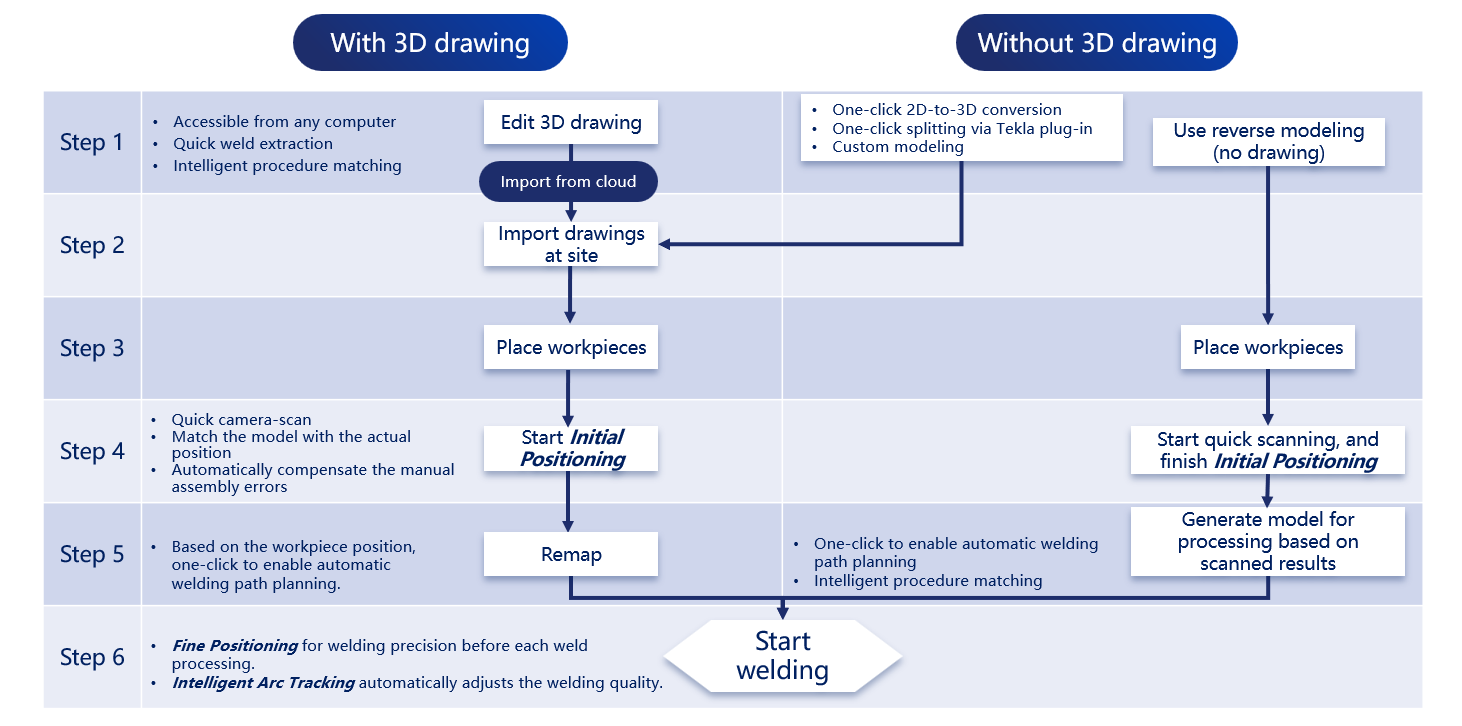

Bagaimana FSWeld bekerja

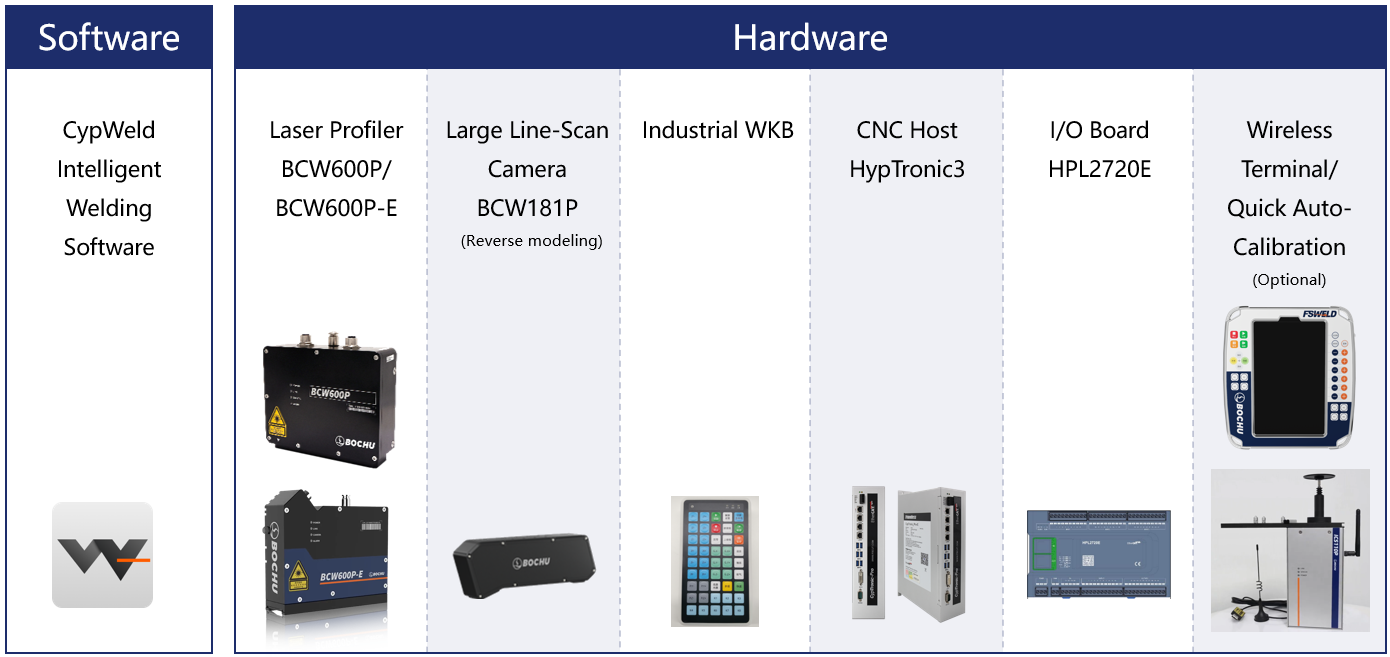

Sebelum pengelasan dimulai, sensor BCW181P memindai keseluruhan benda kerja secara tiga dimensi. Hasilnya dicocokkan dengan model digital untuk menentukan posisi aktual objek relatif terhadap robot, tanpa perlu fixture yang presisi. Digital twin diperbarui, dan robot sudah tahu persis di mana benda kerjanya berada.
Dari sini, sistem mengeksekusi jalur las satu per satu. Sebelum setiap sambungan dilas, sensor BCW600P memindai sambungan tersebut secara individual dan memandu torch ke posisi yang tepat dengan presisi tinggi. Baru setelah itu arc dinyalakan. Selama pengelasan berlangsung, sistem memantau tegangan untuk menjaga torch tetap pada jalurnya, khusus untuk pengelasan dengan gerakan ayun (weaving). Setelah satu sambungan selesai, BCW600P memindai sambungan berikutnya. Begitu seterusnya hingga seluruh pekerjaan tuntas.
Seluruh proses ini, dari pemindaian awal hingga sambungan terakhir, dikendalikan secara visual melalui antarmuka CypWeld di layar komputer. Tidak ada bahasa pemrograman robot. Tidak ada kode. Tidak ada ketergantungan pada spesialis robot.
Sistem ini bekerja dengan sangat baik pada profil baja struktural yang umum digunakan di industri: WF, IWH, UNP, dan sejenisnya. Trial yang kami lakukan pada profil-profil ini menghasilkan pengelasan yang konsisten meski dimensi aktual antar material bervariasi.
Tidak terkunci pada satu fungsi
Fotonix membangun sel FSWeld dengan robot FANUC Arc Mate 100iD/8L; robot pengelasan industri yang sudah terbukti keandalannya. Saat sistem FSWeld aktif, robot beroperasi sepenuhnya dalam lingkungan FSWeld. Kapan pun dibutuhkan, FSWeld dapat dinonaktifkan dan robot kembali beroperasi secara manual seperti biasa. Robot tidak terkunci hanya untuk satu fungsi. Bagi fasilitas yang membutuhkan fleksibilitas ini, itu adalah pertimbangan yang penting.
Integrasi adalah bagian dari sistem
Fotonix menyediakan FSWeld lengkap dengan integrasi penuh: pemilihan robot, desain sel pengelasan, commissioning, dan pelatihan tim Anda. Kami adalah satu pihak yang Anda butuhkan dari awal hingga sistem berjalan di lantai produksi Anda. Sebelum keputusan pembelian dibuat, kami lakukan trial untuk memastikan sistem ini sesuai dengan aplikasi Anda, karena kompatibilitas harus terkonfirmasi sebelum komitmen dibuat. Tidak ada kejutan setelah deployment.
Untuk siapa sistem ini tepat
FSWeld tepat untuk siapapun yang ingin mengotomasi pengelasan tanpa harus memiliki keahlian pemrograman robot. Selama Anda mengelas geometri yang bisa dipindai: struktur, sheet metal, komponen alat berat, atau apapun, FSWeld bisa bekerja. Tidak perlu programmer robot. Tidak perlu fixture yang sangat presisi. Pindai, konfigurasi, las. Hubungi Fotonix untuk memulai diskusi — kami akan mulai dari kondisi aktual aplikasi Anda.
Prosedur Pengelasan yang Didukung
FSWeld dilengkapi dengan berbagai paket prosedur pengelasan yang sudah tertanam dalam sistem, bukan sekadar program gerak sederhana, melainkan kecerdasan pengelasan yang dibangun langsung ke dalam perangkat lunak. Prosedur yang tersedia mencakup:
Weaving Welding — pengelasan dengan gerakan ayun dalam berbagai pola: sinus, segitiga, bentuk-L, sinus miring, dan pendulum. Pendulum welding dirancang khusus untuk sambungan butt tanpa groove pada ketebalan pelat 5–16mm.
Wrap Welding — menggunakan laser positioning untuk mendeteksi posisi sudut secara akurat dan menyesuaikan postur torch secara otomatis, menghasilkan transisi pengelasan yang mulus antara posisi flat dan vertical-up.
Continuous Welding — pengelasan beberapa sambungan secara berkesinambungan, mencegah konsentrasi tegangan pada titik pertemuan sambungan dan meningkatkan efisiensi keseluruhan.
Scallop Welding — saat torch mendekati scallop, sistem menyesuaikan orientasi torch secara otomatis berdasarkan bentuk dan dimensi scallop, menghindari tabrakan sekaligus memastikan sambungan las pada kedua sisi scallop terbentuk dengan baik.
Arc Tracking — mengompensasi deviasi posisi secara otomatis dalam arah horizontal maupun vertikal selama pengelasan berlangsung, mendukung gerakan ayun sinus, bentuk-L, dan segitiga.
Multi-layer Multi-pass Welding — menghasilkan jalur pengelasan multi-lapis secara otomatis berdasarkan parameter yang tersimpan, termasuk offset antar pass dan penyesuaian sudut torch. Dapat dikombinasikan dengan arc tracking pada lapisan root.
Groove Self-adaptive for Box Columns — sistem memindai groove secara penuh menggunakan laser seam tracker, mengidentifikasi geometri groove tiap garis laser, dan menyesuaikan kecepatan las, arus, serta lebar ayun secara real-time.
Semua prosedur ini menghasilkan las yang memenuhi standar kualitas ISO 5817:2014 Quality Level C dan GB 50661-2011 Grade III — kualitas yang terukur dan dapat dipertanggungjawabkan.
Batasan Aplikasi
FSWeld dirancang untuk fabrikasi baja struktural berat dengan akses terbuka; carbon steel dan low alloy steel dalam berbagai konfigurasi sambungan. Ada aplikasi di luar jangkauan sistem ini: permukaan cermin, aluminium, flens lingkaran, dan sambungan yang terlalu pendek atau terlalu sempit adalah beberapa di antaranya. Sebelum Anda memutuskan bahwa FSWeld adalah jawabannya, atau bukan, bicarakan kondisi aktual aplikasi Anda dengan kami. Kami akan memberi tahu Anda dengan jujur.
